Иглоударная маркеровка и Datamatrix

Иглоударная маркеровка и Datamatrix

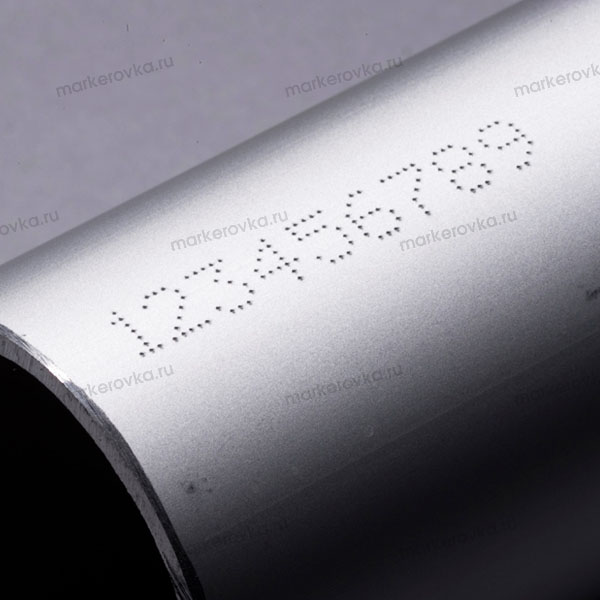

Иглоударная маркировка наносится на изделие следующим образом: прочной иглой производятся ударные движения по поверхности, вследствие чего материал как бы вдавливается, производя микроскопические углубления. Располагая такие углубления по поверхности, создается рисунок. Данный метод можно использовать для маркировки любой поверхности с уровнем твердости не превышающей 70 Rockwell.

Каждая иглоударная система состоит из маркирующей головки и управляющего контроллера.

  • Электромеханические (Benchmark);
  • Пневматические (PINSTAMP).

Система PINSTAMP - это лидер рынка ударно-точечных систем маркировки. Ее программа использует запатентованную технологию так называемой «плавающей иглы», когда два воздушных потока, регулируемых электромагнитным клапаном, выталкивают и втягивают иглу, обеспечивая высокое качество маркировки при простоте процесса, т.к. механизм не имеет в составе сложных соединений, а соответственно, прослужит значительно дольше аналогичных маркираторов. Система регулировки давления выталкивания ударной иглы позволяет добиться необходимого уровня глубины на любой поверхности, даже искривленной.

ПО, работающее по принципу электромеханического воздействия, достигают необходимого эффекта благодаря воздействию магнитного поля на иглу. Проходящий сквозь электромагнитный соленоид электрический ток выталкивает ударный механизм, который возвращается обратно после того как напряжение пропадет. Также как и в предыдущей версии, механизм маркиратора прост, а главное надежен. Как долго прослужит устройство напрямую зависит от того в каком состоянии будут пружины и соленоид.

DataMatrix код и его преимущества

Иглоударная маркеровка и Datamatrix

Для того, чтобы автоматизировать процесс распознавания предметов при помощи оптических приборов, были разработаны штрих-коды - специальные идентификаторы, несущие в себе зашифрованную информацию. Распознается благодаря заданной последовательности черных и белых полос разной ширины. Сегодня перед производителями товаров встал вопрос - как можно закодировать наибольшее количество необходимой информации на малом клочке поверхности и при этом быть полностью спокойным за то, что информация кода будет считываться быстро и без потерь. Такие коды были разработаны еще в прошлом веке и названы 2D кодами. Разновидностью такого кода является и DataMatrix код. Максимальная емкость такого кода попросту поражает - 500 млн. знаков на один квадратный дюйм! Но это лишь в теории. На практике же используется приблизительно 2335 букв и цифр, либо 3116 цифр. Такой код позволяет считывать данные даже при небольшом повреждении или отсутствии части кода. Каждый код имеет измерительную линейку, представленную в виде непрерывной линии по одному краю, и расположенных на равном расстоянии друг от друга квадратных точек по противоположному краю. Используются они для определения границ кода.


Параметры сравнения

DataMatrix код

Штрих-код

Поле кода (размер)

Малый

Значительный

Объем кодируемой информации

До 3000 байт

До 100 байт

Степень защищенности от подделывания

Существенно затруднена подделка

Подделать легко

Возможность нанесения ударно-точечным методом

Возможна

Не возможна

Считывание оптическим сканером при искажении кода

Возможна

Затруднена

Использование избыточных кодов

Код Рида-Соломана

Вертикальная

Идентификация движущихся объектов

Возможна

Затруднена

Цена оборудования

Средняя

Низкая

Особенности нанесения DataMatrix кода системами иглоударной маркировки

Иглоударная маркеровка и Datamatrix

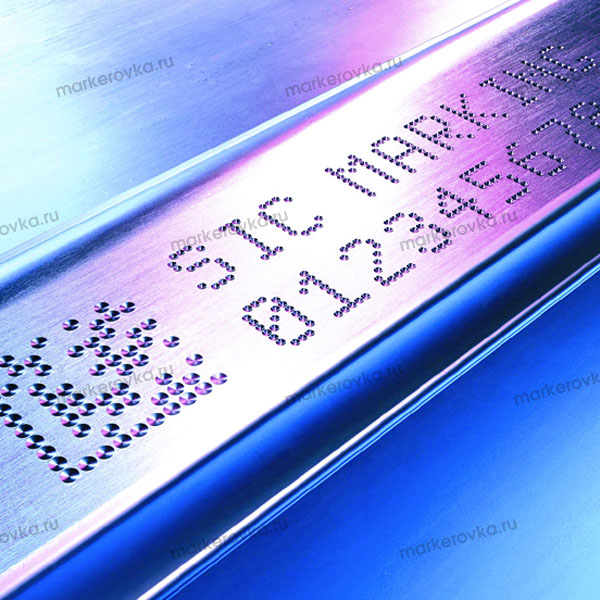

Каждая из описанных выше систем ударной маркировки имеет может наносить DataMatrix код в форме квадратной или прямоугольной матрицы точек. Стоит отметить, что далее речь пойдет в основном о нанесении маркировки на металлическую поверхность, так как при данном виде маркировки к неметаллическим поверхностям существует ряд особых требований, таких как:

  • Материал должен обладать достаточной ударной прочностью, чтобы игла не испортила его;
  • Материал должен обладать ровной, без искривлений и потертостей, поверхность.

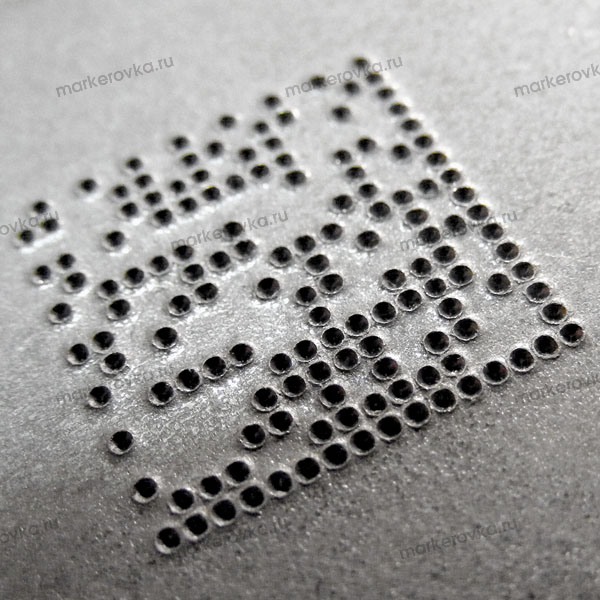

Благодаря особенностям метода иглоударной маркировки, на металлических предметах можно задавать различную глубину каждой отдельной точки DataMatrix кода. Стоит отметить, что точки такого кода будут иметь округлую форму, а не квадратную как при других типах маркировки.

Наиболее часто на протяжении всего периода эксплуатации металлического предмета с DataMatrix кодом на него будут оказывать разрушительное влияния различные окислители, приводящие к коррозии. Также изделие может подвергаться механическим воздействиям, что может привести к разрушению обычной маркировки. Но качественно сделанный DataMatrix код будет считываться даже после длительного времени использования в тяжелых условиях. Все прочие методы нанесения DataMatrix кода не гарантируют его четкого распознавания при повреждении части верхнего слоя. Помимо плюсов, данный способ маркировки имеет и некоторые недостатки:

  • Существует ограничение минимального размера матрицы кода, которое напрямую зависит от объемов “вшитой” информации, также от используемого вида иглы;
  • Качество наносимого кода серьезно коррелируется с качеством.

При нанесении кодировки обязательно стоит учитывать необходимую площадь, которую займет маркировка, объемы кодируемой информации, плотность материала, длину и диаметр иглы и т.д.

Иглоударная маркеровка и Datamatrix

Высокие требования к качеству кода предъявляются не просто так. В случае, если поверхность кода будет слишком неровной, будут значительные вмятины и искривления, то это серьезно затруднит расшифровку кода оптическим сканером. Происходит это из-за того, что свет, отражающийся от “кратеров”, будет падать под разным углом, тем самым препятствуя распознаванию всех символов.

Несмотря на ряд минусов, DataMatrix код остается одним из самых надежных типов маркировки, который мы рекомендуем использовать для изделий, эксплуатация которых происходит в тяжелых условиях.
